Описание
Нормативные документы:
Автоматический подбор средней части трубы осуществляется в соответствии с типовыми проектами:
- Серия 3.501.1-144 Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог.
- Серия 3.501.3-183.01 Трубы водопропускные круглые из гофрированного металла для железных и автомобильных дорог.
- Серия 3.503.1-112.97 Трубы водопропускные круглые железобетонные из длинномерных звеньев (для опытного применения) – диаметром 1,5 м; 2х1,5 м; 3х1,5 м.
Индивидуальное конструирование труб осуществляется в соответствии с типовыми проектами:
- Серия 3.503.1-144.1 Выпуск 1. Индустриальные изделия.
- ОСТ 35-27.1-85 Звенья железобетонные круглых и прямоугольных водопропускных труб под железные и автомобильные дороги. Конструкция и размеры.
- Серия 3.503.1-112.97 Выпуск 1. Блоки труб. Технические условия. Рабочие чертежи.
- Серия 3.501.1-177.93 Выпуск 1-1. Звенья труб, блоки фундаментов и оголовков для умеренных и суровых климатических условий.
- Серия 3.501.1-177.93 Выпуск 1-2. Звенья труб, блоки фундаментов и оголовков для особо суровых климатических условий. Технические условия. Рабочие чертежи.
- Серия 3.501.3-183.01 Выпуск 1. Изделия заводского изготовления. Рабочие чертежи.
Области применения :промышленное, гражданское и транспортное строительство, область применения определяется конструктивными показателями звеньев трубы и нормируется типовыми проектами.
Исходные данные:
- расчетная глубина промерзания;
- расчетная отрицательная температура;
- данные по черному профилю;
- данные по проектному профилю;
- данные по геологии.
Основные функции:
- ввод данных по проектному и черному поперечникам, в том числе: импорт данных по поперечникам из CAD_CREDO, разрезов из CREDO_MIX, файлов с описанием разрезов в формате *.txt.;
- ввод данных по геологии;
- создание проектной линии трубы;
- автоматизированный подбор схемы средней части трубы, исходя из условий проектирования;

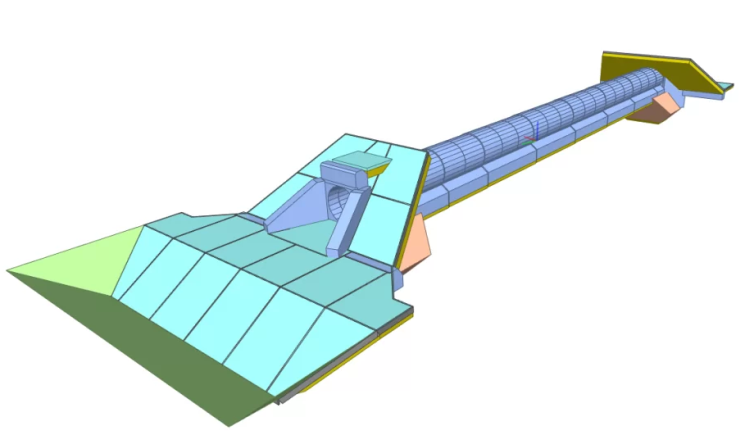

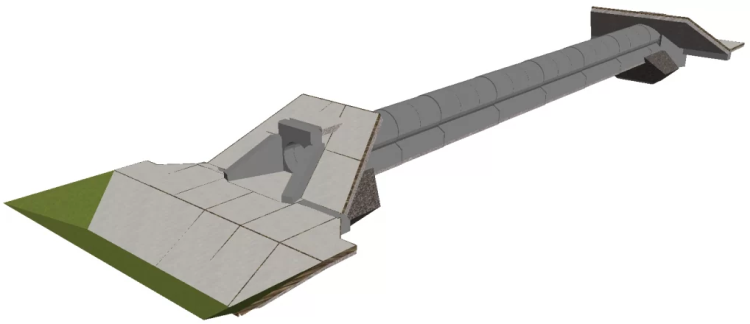

- конструирование труб из элементов типовых проектов или произвольных элементов в соответствии с типовыми проектами;

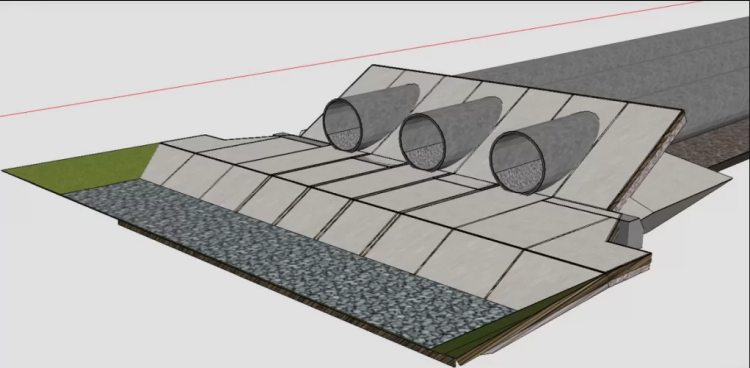

- проектирование укреплений трубы и русла.
- проектирование котлована;
- cоздание ведомости основных объемов работ в виде файла формата MS Word;

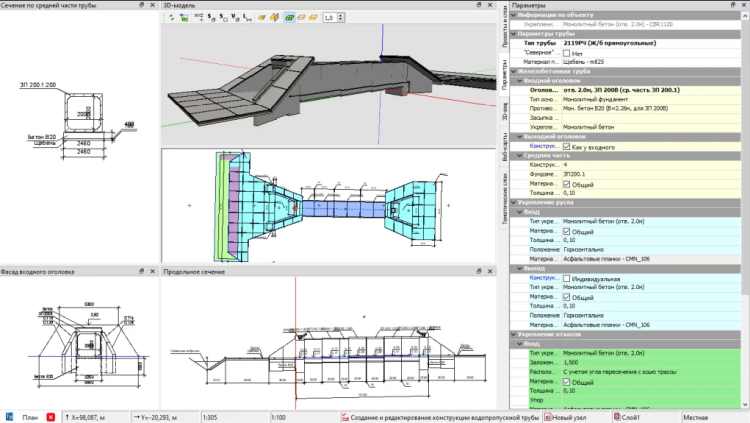

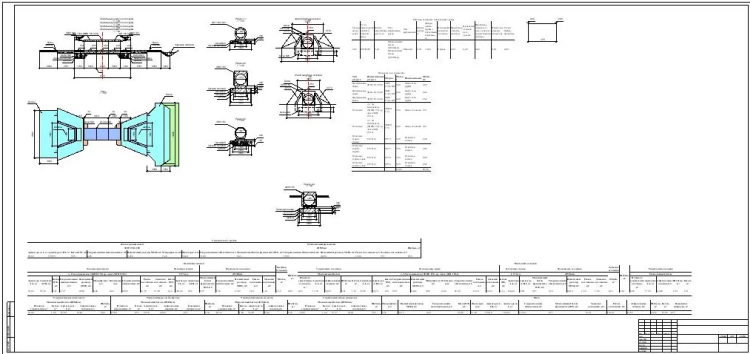

- автоматизированное создание в AutoCAD чертежей фасада, плана, вида слева, разреза, поперечника, геологической скважины, с возможностью добавления ведомости основных объемов работ, спецификации сборного железобетона и элементов оформления чертежа;
- дополнительны функции по доработке чертежей в AutoCAD, в том числе: расстановка отметок, линейных размеров, уклонов, добавление рамок, создание произвольных штампов, спецификаций, ведомостей;
- редактирование существующих, добавление новых элементов труб при помощи специализированного редактора и дополнение различных показателей элементов;
- получение чертежа любого элемента трубы.
Вспомогательные системы: утилита для доработки чертежей в AutoCAD.
Результаты:
- чертежи в формате dxf.;

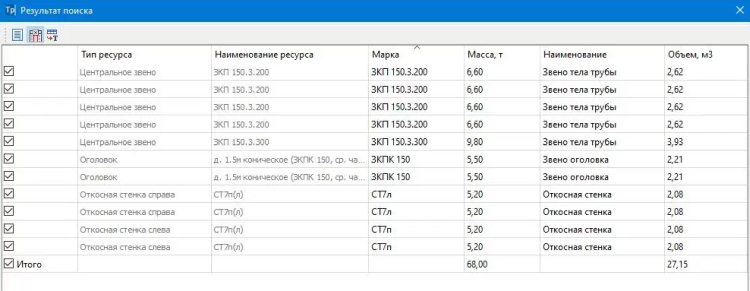

- спецификация сборных железобетонных элементов;
- чертеж геологической скважины;
- ведомость основных объемов работ в формате MS Word.
Характеристика интерфейса: стандартный интерфейс Windows. Язык русский.
